Коаксиальная связь

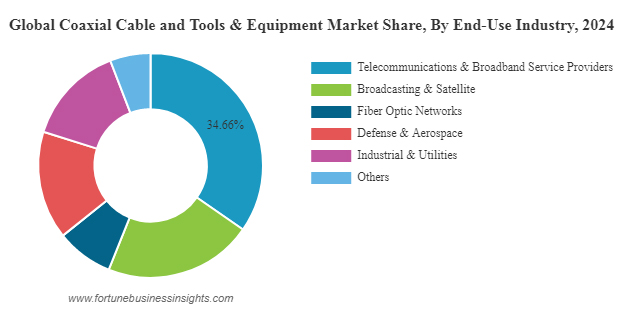

Коаксиальная связь — связь на основе коаксиальных кабелей. В 30-х годах началось развитие многоканальных систем передачи данных. В последующем стремление расширить спектр передаваемых частот и увеличить пропускную способность линий привело к созданию новых типов кабелей, так называемых коаксиальных.

Содержание

Кабели

Он состоит из двух цилиндрических проводников, вставленных один в другой. Чаще всего используется центральный медный проводник, покрытый пластиковым изолирующим материалом, поверх которого идет второй проводник —медная оплетка или алюминиевая фольга с оплеткой из медных луженых проволок. Различают два вида коаксиального кабеля: тонкий и толстый. Тонкий коаксиальный кабель способен передавать сигнал на расстояние до 180 метров без его заметного искажения, вызванного затуханием. Производители оборудования выработали специальную маркировку для различных типов кабелей. Тонкий коаксиальный кабель относится к группе, которая называется семейством RG-58, его волновое сопротивление равно 50 Ом. Волновое сопротивление — это электромагнитная характеристика, определяющая сопротивление кабеля переменному току рабочей частоты кабеля. Волновое сопротивление не зависит от длины коаксиального кабеля и полностью определяется его конструкцией. Толстый коаксиальный кабель — относительно жесткий кабель с диаметром около 1 см. Иногда его называют «стандартный Ethernet», поскольку он был первым типом кабеля, применяемым в популярной сетевой архитектуре Ethernet. Медная жила этого кабеля толще, чем у тонкого коаксиального кабеля. А чем толще жила у кабеля, тем большее расстояние способен преодолеть сигнал. Следовательно, толстый коаксиальный кабель передает сигналы дальше, чем тонкий, — до 500 метров. Поэтому толстый коаксиальный кабель иногда используют в качестве основного кабеля, который соединяет несколько небольших сетей, построенных на тонком коаксиальном кабеле.

Стандарты

В 1995-1996 гг. Европейским комитетом по стандартизации в электротехнике (CENELEC) принят стандарт EN50117 на «Коаксиальные кабели, используемые в кабельных распределительных сетях» (Coaxial cables used in cabled distribution networks). Он заложил основу нормативной документации на коаксиальные кабели, предназначенных для организации широкополосных мультимедийных сетей. Прежде всего стандарт устанавливает размерный ряд диаметров по изоляции для распределительных и магистральных кабелей: 6,9; 8,8; 13,5; 19,4; 23 и 29 мм. В нем также узаконена рабочая область частот таких кабелей: 5—862 МГц, считавшаяся базовой в Европе до 1996 г. Сам стандарт EN50117 состоит из четырех частей:

  • «Общая спецификация»;
  • «Методы испытаний и измерений»;
  • «Групповая спецификация на распределительные и магистральные кабели»;
  • «Спецификация на абонентские кабели».

Международная электротехническая комиссия (МЭК или IEC) также занимается стандартизацией коаксиальных кабелей для широкополосных распределительных сетей. Подкомитет SC46A этой организации обнародовал состав разрабатываемых стандартов. Они несколько отличаются от документов CENELEC, но структура остается прежней. Проект стандарта, состоящий из шести взаимоувязанных частей, был утвержден в мае 2001 г. Затем в ноябре того же года подкомитет одобрил слияние двух серий стандартов: на коаксиальные кабели для локальных сетей (ЛВС) и на коаксиальные кабели для распределительных сетей (ТВ). В результате должна остаться одна серия стандартов, известная как IEC 61196. В настоящее время стандарты МЭК на коаксиальные кабели для распределительных сетей находятся в стадии обсуждения в странах–участницах МЭК. Когда указанное выше слияние двух серий стандартов произойдет, это будет означать переход на качественно новый уровень в международной стандартизации коаксиальных кабелей.
